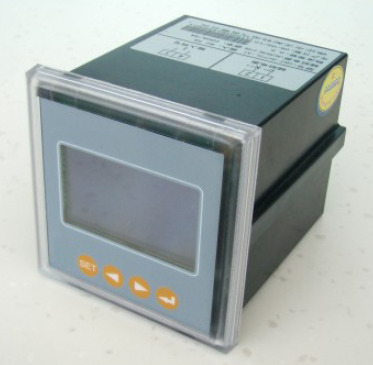

RN-BC系列可编程单相电流电压表,采用交流采样技术,可直接测量电网中的电流或电压。既可用于本地显示,又能与工控设备连接,组成测控系统。仪表可具有RS-485通讯接口,采用兼容Modbus-RTU协议;可将电量信号转换成标准的模拟量输出;或带DIDO功能。根据不同要求,通过仪表面板按键,对变比、报警、通讯等参数设置。
技术参数
标称值
交流电压:AC100V、220V、380V; 交流电流:AC1A、5A;
过载
电压:1.2倍持续,2倍持续1秒;电流:1.2倍持续,10倍持续1秒;
频率
45Hz~65Hz
功耗
各电压、电流输入回路功耗均小于0.5VA。
外形尺寸
外形代号 | 面板尺寸(mm) |
42方形 | 120x120 |
48方形 | 48x48 |
72方形 | 72x72 |
80方形 | 80x80 |
96方形 | 96x96 |
