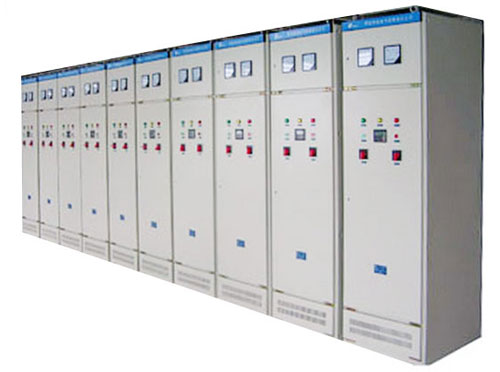

RN-GYRQ中高压固态软起动装置

浏览次数:

概述
       我公司生产的RN-GYRQ中高压固态软起动柜采用高质量晶闸管反并联,无级控制输出电压,使电动机平稳地起动和停止。它具有过载、欠载、过压、欠压、缺相等故障保护功能,使用它能有效地避免因电动机起动电流过大给电网带来的有害冲击,能在有限的电网容量下正常使用大功率电动机并延长其使用寿命。

       RN-GYRQ中高压固态软起动柜适用于额定电压为6kV,10kV的大中型交流电动机的软起动。产品广泛用于大型钢铁、石油、化工、铝业、消防、矿山、污水处理、电力等工业领域,能很好地与电动机拖动设备配套使用,如:水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备。

       RN-GYRQ中高压固态软起动柜主要适用于异步鼠笼式电动机及同步电动机的起动和停止控制与保护。软起动柜主要包括:进线真空接触器、旁路真空接触器、电抗器、晶闸管组件、电压互感器、电流互感器、控制器、晶闸管触发及监测模块等。


技术指标和性能

软起动柜负载种类

三相中高压异步鼠笼式电动机、同步电动机

额定工作电压

3-15kV视型号而定 详见柜体前下部铭牌

额定工作电流

视型号而定 详见柜体前下部铭牌

额定工作频率

50Hz±2Hz

常用功率范围

6.0kV        150kW-12000kW
10kV        220kW-20000kW

主回路组成

18个晶闸管 或 30个晶闸管视型号而定

晶闸管反向峰值电压

6500V-39000V  视型号而定

冷却方式

自然冷却

旁路接触器

具有直接起动能力的真空接触器,电动机额定电流300A 以上采用真空断路器

加速参数设定

起动方式选择:    电压斜坡起动
恒流起动
突跳起动
起动时间设定范围:    (1-120)秒
起动电流设定范围:    (1.0 -5.0)Ie
初始电压设定范围:    (30-100)%Ue
突跳脉冲时间设定范围:(1-5)秒

减速参数设定

停车方式选择:         直停/软停
软停车时间设定范围:   (1-120)秒

环境条件

环境温度 -15℃-50℃,海拔不超过2000米
相对湿度5%-95%

控制电源

由柜内PT提供或由现场小母线提供

继电器输出

多路可编程继电器输出  触点容量AC220V  8A

欠载保护

设定范围:(1-99)% Ie
动作时间:(1-250) 秒

过载保护

设定范围:(100-400)%Ie(旁路运行时有效)
动作时间:(1-250) 秒

欠压保护

设定范围:(1-99)% Ue
动作时间:(1-250) 秒

过压保护

设定范围:(100-180)% Ue
动作时间:(1-250) 秒

缺相保护

动作时间:(1-250 )秒

相序保护

动作时间:0 秒

起动次数过频保护

设定范围:每小时起停 (1-99) 次或不保护
动作时间:0秒

三相电流不平衡保护

设定范围:(1-100)%
动作时间:(1-250) 秒

起动后旁路不正常保护

动作时间:2秒

晶闸管故障保护

动作时间:0秒

堵转保护

设定范围:(400-800)% Ie
动作时间:0秒

软起动柜人机界面

7英寸彩色触摸屏显示

触摸屏显示内容

系统工作电压数值及曲线、工作电流数值及曲线、通讯及工作状态是否正常等

历史故障查询功能

可记录最近发生的5条故障的信息:包括故障类型及发生故障时系统的工作状态

设定工作参数方式

通过触摸屏操作

通讯接口

RS-485

通讯协议

Modbus  RTU

操作方式

可通过软起动柜本体、机旁操作箱 、DCS三种方式控制软起动柜
