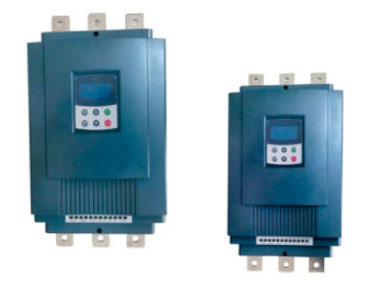

RN-DYRQ低压软起动器

浏览次数:

产品工作原理

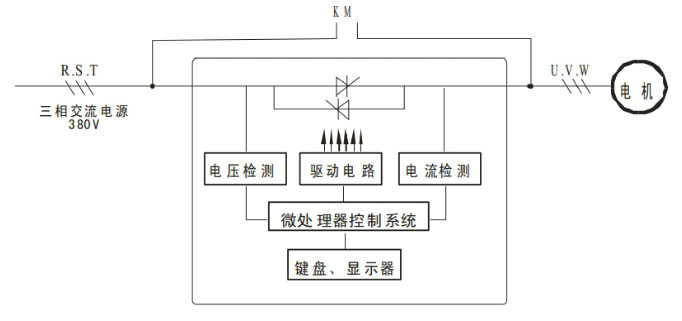

       RN-DYRQ低压软起动器采用三对反并联的晶闸管连接到交流电机的定子回路上。利用晶闸管的电子开关作用,通过微处理器控制其触发角的变化来改变晶闸管的开通程度,由此来改变电动机输入电压大小,以达到控制电动机的软起动目的。当起动完成后,软起动器输出达到进线电压。这时将通过旁路控制输出信号控制三相旁路接触器 KM 吸合,将电动机投入电网运行,如下图。

作用
降低电动机的起动电流,减少配电容量,避免增容投资;
 减少起动应力,延长电动机及相关设备的使用寿命;
多种起动、停止模式及宽范围的电流、电压等设定,包括电压斜坡、电流斜坡、限流、突跳、自由停车、软停车可适应多种负载情况,改善工艺。

技术特点
起动方式:根据负载特点选择不同的起动模式及参数设置,可最大程度地使电动机实现最佳起动效果;
高技术性能:由于采用了高性能微处理器及强大的软件支持功能使控制电路得以简化,无需对电路参数进行调整即可获得一致、准确及快速的执行速度;
 高可靠性:软起动器所有电器元件均经过严格的筛选,其主控板经过了 72 小时高温循环试验,从而保证了出厂产品的高可靠性;
优化的结构:独特紧凑的模块化结构及上进线下出线的连接方式,控制板采用先进的 SMT 贴片技术,体积更小,方便用户的集成或成套;
键盘设置功能:便捷直观的操作显示键盘,可根据不同负载,对起停、运行、保护等参数进行设置、修改;
保护功能:软起动器对电动机的起动和运行过程中过压、欠压、缺相、电流不平衡、过载、过流及起动时间超限等保护功能;
 额定输出电流(功率)设置:当软起动器标称功率比实际负载功率大时,可在一定范围内修改软起动器的实际输出电流,使其和实际负载电流匹配,以保证软起动器的输出功率和实际负载功率相匹配。
