工作原理

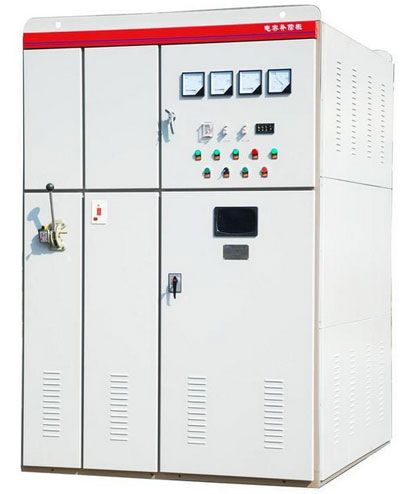

       RN-TSC-SVC型动态无功补偿装置,主要由四大部件组成:自适应控制器、无触点开关 (或机电一体化)、滤波电抗、抗谐波电容。自适应控制器对系统电压电流取样，计算出瞬时无功功率并与设定的无功功率投切门限比较，控制无触点开关装置或多路机电一体化装置，实现电容投入或切除。无触点开关是采用反并联晶闸管模块，由过零触发电路触发，消除了投入电容时的涌流，当电流小于晶闸管模块的维持电流时电容即被切除，因此切除电容时不产生过电压，有效改善电网电压的闪变率。多路机电一体化装置基本工作原理则同无触点开关装置，不同之处在于前者仅仅使用一组晶闸管模块，作为投入和切除瞬间之用，稳态则使用交流接触器。滤波电抗与抗谐波电容构成带通串联谐波吸收回路，并对电网系统基波提供超前无功功率补偿。

       TSC 投入电容时，也就是晶闸管开通的时刻，必须是电源电压与电容器残压的幅值和相位相等的时刻。因为根据电容器的特性，当加在电容两端的电压有阶跃变化时，将产生冲击电流，这一冲击很可能损坏晶闸管或给电网带来高频振荡等一些不利影响。

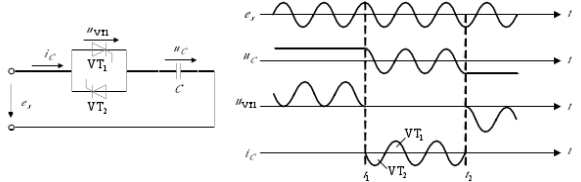

                                                                               晶闸管开通关断原理分析图

技术特点
◆拥有自主知识产权的全数字控制系统，同时具备了控制、监视和诊断功能；
◆采用光纤触发技术，实现一次系统和二次系统隔离，解决干扰问题，保证了触发脉冲同步和精度；
◆采用晶闸管控制投切电容器组，实现晶闸管电压过零投切，提高设备的使用寿命；
◆晶闸管阀组结构可采用柜式和开放模块式，可供用户自行选择；
◆根据电压、无功、功率因数自动投切电容器组，并可实现分级、多级投切，使补偿更加精确，达到期望要求；
◆改善电压质量，稳定系统电压，抑制电压闪变；
◆配有高速通信接口，可以作为独立的设备单元工作，也可通过通信接口和变电站内其他保护和监控设备联网构成变电站综合自动化系统，满足变电站无人、少人值班和集中控制等多种运行管理模式要求；
◆大屏幕触摸屏界面，记录读取数据更直接，良好的人机对话功能。
◆适合于负载频繁波动的场合。
