概述

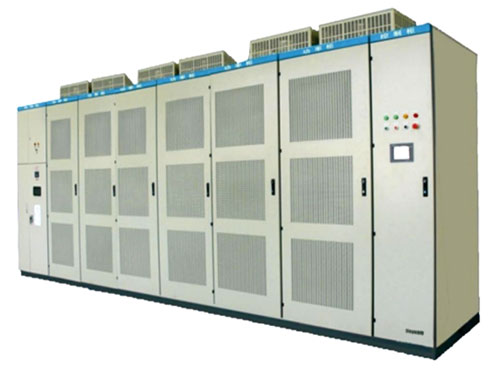

RN-SVG系列高压静止无功发生器是由北京国网瑞能电气有限公司自主研发的新一代全数字式智能化静止无功补偿装置。其性能处于国内领先水平。本SVG装置采用微芯公司最先进的PIC32和DSPIC33F系列作为主控、功率单元双CPU结构及功率单元多重化技术共同实现了大功率低压SVG系统；主回路器件均采用高品质进口器件，保证了设备的可靠性及超长的使用寿命。该装置能够满足多方面的电网补偿，使电网运行更加安全、稳定，这是传统的SVC装置和常规电容补偿器所望尘莫及的。
技术特点
◆以大功率IGBT模块为逆变开关元件,减少串联模块数,缩短各H桥模块直流电压Rotation Swapping时间,抑制模块直流电压不均衡及谐波畸变率,提高可靠性；
◆采用SPWM技术与SHE算法相结合, 输出电流总谐波畸变率≤3%；
◆采用多处理器并行运算,缩短采样控制时间,提高动态响应速度,响应时间≤10ms；
◆以FPGA控制IGBT门极驱动脉冲,控制精度可达0.005度,无功输出平滑连续；
◆面向电力系统设计的控制策略包括快速电压控制、恒定电压控制、电压优先恒定无功控制、电压优先恒定功率因数控制等可选控制方式及其它用户定制控制方式；
◆各H桥单元均采用先进的通层母排设计, 模块式结构, 互换性良好；
◆ 一次回路与二次控制接口为光纤连接, 抗干扰能力强, 稳定性良好；
◆具各低电压穿越能力,符合国家电网公司关于低电压穿越能力的规定；
◆具有主从控制能力,方便支路并列扩容；
◆ 以通讯管理机作为SVG系统和后台控制数据节点, 兼容多种通讯规约, 方便综自系统数据整合；
◆采用强迫风冷冷却方式,冷却效果良好；
◆配备高智能化的温湿度控制系统,在低温运行环境下,加热热量分布均匀,除湿性能优越,为设备提供最佳运行环境；
◆所有关键控制部件均具有自主知识产权, 可为用户提供深度技术服务和全方位技术支持；
◆适合高寒、高温、高海拔等应用场合。
主要技术指标
|
额定电压
|
35kV、27.5kV、10kV、6kV
|
|
额定频率
|
50Hz
|
|
使用场所
|
室内,无爆炸性、腐蚀性气体
|
|
存储温度
|
-45°C～+75°C
|
|
环境温度
|
室内-25°C～+50°C 室外-40°C～+60°C
|
|
环境湿度
|
≤90%,无凝露
|
|
海拔高度
|
≤4000米(4000米以上需定制)
|
|
装置容量
|
-100MVar～+100MVar
|
|
功率因数
|
≥0.95(补偿容量范围内)
|
|
谐波
|
满足电能质量公用电网谐波标准GB/T14549-93
|
|
系统响应时间
|
≤5mS
|
|
控制芯片
|
采用最先进的数字信号处理器DSP
|
|
现场可编程门阵列FPGA
|
|
|
控制参量
|
电压、无功功率、功率因数和频率
|
|
控制方式
|
自动、手动控制
|
|
控制精度
|
0.005度
|
|
人机界面显示
|
PCC母线运行数据(电压水平、无功潮流、功率因数、电流、频率)
|
|
母线运行数据(电压水平、无功输出、三相电流)
|
|
|
运行状态(断路器状态、SVG工作状态、故障、数据链路状态)
|
|
|
SVG运行数据(三相电流、功率角、输出电压)、阀组状态等
|
|
|
系统结构
|
一体化设计,模块化设计
|
|
联接方式
|
级联式,连接电抗器(耦合变压器)隔离式
|
|
高低压隔离
|
光纤隔离
|
|
功率器件
|
IGBT
|
|
冷却方式
|
强迫风冷
|
|
防护等级
|
IP54(室外)
|
