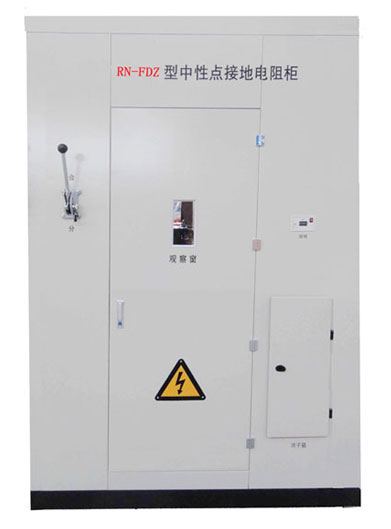

RN-FDZ发电机中性点电阻柜

浏览次数:

设计原理

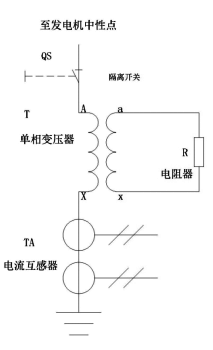

       发电机中性点经高阻接地方式的主要实现形式是在中性点安装一台单相接地变压器,在接地变压器二次侧串联一套电阻器,经过等效变换等于在一次侧串联了高阻,以实现发电机经高阻接地的目的。




产品功能

◆专用于发电厂发电机中性点采用高电阻接地的成套置
◆限制故障接地烧损发电机铁芯的作用;
◆限制暂态过电压大约在2.5倍额定相电压;
◆抑制谐振过电压;
◆限制单相接地故障电流不超过(10~15)A ;
◆提高发电机接地保护的灵敏度,使保护配置更方便。

产品特点
◆体积小,重量轻;
◆接地变压器抗冲击,阻燃,局放小;
◆电阻采用特种材料制作,性能稳定,通流能力强;
发电机电压等级主要为6kv至20kv。当定子发生一点接地时,可限制接地电流在很小的数值,并有效抑制电弧接地暂态过电压。

使用环境
◆适用于户内;
◆环境温度:不低于-40℃,不高于+40℃;
◆海拔高度不超过1000m,(特殊海拔高度请单独提出);
◆相对湿度:不大于95%(25℃);
◆安装场所的空气中不应含化学腐蚀气体和蒸汽,无爆炸性尘埃。
