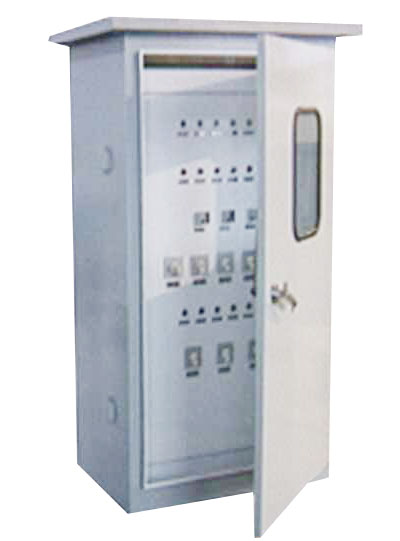

RN-FLG电力变压器风冷控制柜

浏览次数:

 产品概述
       RN-FLG系列风控箱是北京国网瑞能电气有限公司近几年来自发研制的系列产品之一。它具有先进的电子式电动机综合保护器、远程控制、故障报警信号远程传输。某些型号还具有电流丢失报警及风机的状态信号装置。还可按用户要求设计成双电源控制,实现一主一备运行。控制柜内设短路保护、过流保护、断相保护、低电压保护及过电压保护;控制方式有手动、自动和远程遥控等,使保护更全面,操作更方便,箱内温度自控控制,封闭式结构,具有通风、防雨、防锈、放凝露、照明设施,箱体采用优质冷轧钢板和不锈钢板制作而成。

主要用途
       变压器冷却系统PLC控制箱,适用于冷却方式为油浸风冷、强油风冷和强油水冷变压器冷却系统的自动控制。设备根据变压器的负载和温度情况自动逐台投入或切除相应数量的冷却装置,当冷却系统在运行中发生故障时,设备在现场发出报警信号,并且通过RS-485总线向远程控制中心发出报警信号,提醒值班人员。

控制原理及方式
◆控制柜采用双回路电源和辅助电源进行供电,一个回路为工作电源,另一个回路为备用电源,二个回路电源可以达到自动控制转换。
◆冷却装置系统的风扇组和油泵组主回路均设置安装有断路器、接触器等进行供电和短路、过载保护,各风扇和油泵电动机由各自单独的断路器进行供电和短路、过载保护,用以保证风扇和油泵安全可靠的运行。
◆为了保证控制柜内部温湿度环境,设温湿度控制器,当气温下降到0℃以下时,启动加热回路,温度达到5℃后,停止加热。当温度达到40℃时,启动降温装置,当气温下降到35℃后,停止降温。
◆风扇根据油温、负荷情况自动启动,并可以把各组风扇及油泵分为主用、备用。
◆为满足用户监视冷却装置系统运行情况的需要,在控制柜中还可配置运行、故障等信号指示灯,安装显示在柜内盘面上,用户由柜门观察窗可以监视到运行指示情况。
◆通过控制器显示屏可以设定冷却器的运行模式、冷却器全停延时跳闸时间、电源自动轮换时间和冷却器运行模式轮换时间,还可以灵活设置冷却器为“工作”、“辅助”、“备用”、“停止”四种运行模式,以达到最优控制和延长设备使用寿命的目的。
 ◆远方控制室可以监测每组冷却器的运行情况,并可以启动、停止任意一组冷却器。
